怎樣的安裝雙法蘭限位伸縮接頭的性能特點達到最優
怎樣的安裝雙法蘭限位伸縮接頭的性能特點達到最優

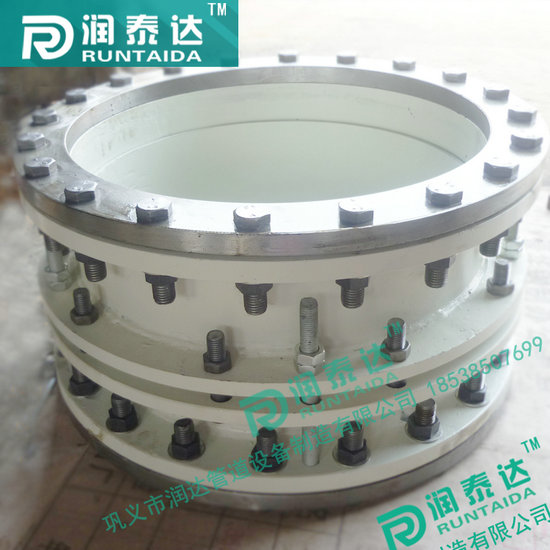

雙法蘭限位伸縮接頭是 由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在最大伸縮量處用雙螺母鎖定。雙法蘭限位伸縮接頭適用于兩 邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸 縮量，確保管道的安全運行。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定 的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法 蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
雙法蘭伸縮接頭是雙方管道法蘭連接，在安裝管道和閥門可以連接管道的閥門延伸到雙方的賠償數額還提供了維修方便。它由一個松散的短袖和法蘭管組合的限制，它可以防止管道因過度補償聯合位移造成泄漏和破壞，主要是在允許吸收軸向位移和軸向位移的范圍使用壓力管道推力松散的連接設置。同法蘭連接，安裝，產品調整和法蘭連接在了直角長度兩端均伸縮接頭，雙方又一致壓縮螺帽螺栓，然后調整螺母限制，以便我們能夠讓拉伸量自由靈活的內管道，鎖定伸縮量，確保管道安全運行。
雙法蘭伸縮接頭內軸向拉伸一定范圍內，而且是某個角度來看，以克服管道從不同軸向偏移，可以大大方便閥門管道的安裝和拆卸的管道，可以讓拉伸金額對接產生的自由伸縮，一旦超過了限額的發揮最大的靈活性，以確保管道安全運行。主要用于管道安全運行的保障，具有以下功能：用于吸收管道軸向，橫向，角向熱變形補償;吸收設備振動，降低設備的管道振動的影響;吸收地震，管道沉降變形。
1.一類供水和排水，水塔，水泵，水表多種產品，閥門安裝更換提供了更大的方便，長輸管道由于溫差體外發揮了很好的拉伸。
2.該產品分為鑄鐵管內（羥色胺），鋅（霉素），鋼鐵3（港）。工作壓力分PN6，PN10，PN16三種。
3.安裝后，才可以釋放壓力板螺栓，拉產品的安裝長度，然后收緊直角的方法，不按如架空使用兩端，應配備相應的固定支架。
4.法蘭連接與GB4216.3 - 4126.5標準。
5.作為其它規格選擇這種可以生產。
雙法蘭伸縮接頭主要是在允許吸收軸向位移和軸向位移的范圍使用壓力管道推力松散的連接設置。雙法蘭伸縮接頭內軸向拉伸一定范圍內，可以讓雙法蘭伸縮接頭伸縮，一旦超過了限額的發揮最大的靈活性，以確保管道安全運行。
|
公稱 |
管子 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑 |
螺栓孔 |
螺栓孔 |
||||||||
|
n/個 |
do |
mm |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
460 |
420 |
380 |
40 |
14.8 |
|
80 |
89 |
200 |
160 |
8 |
17.2 |
|||||
|
1OO |
114 |
220 |
180 |
24.8 |
||||||
|
125 |
140 |
250 |
210 |
31.7 |
||||||
|
150 |
168 |
285 |
240 |
22 |
39.3 |
|||||
|
200 |
219 |
340 |
295 |
49.2 |
||||||
|
250 |
273 |
395 |
350 |
12 |
67.9 |
|||||
|
300 |
325 |
445 |
400 |
485 |
445 |
395 |
50 |
83.9 |
||
|
350 |
377 |
505 |
460 |
16 |
106.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
495 |
121.9 |
||||
|
450 |
480 |
615 |
565 |
20 |
138.7 |
|||||
|
500 |
530 |
670 |
620 |
162.6 |
||||||
|
600 |
630 |
780 |
725 |
30 |
51O |
465 |
415 |
219.3 |
||
|
700 |
720 |
895 |
840 |
24 |
267.2 |
|||||
|
800 |
820 |
1015 |
950 |
33 |
690 |
630 |
570 |
60 |
447.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
490.4 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
563.3 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
740 |
650 |
590 |
792.7 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
1027.7 |
||||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
760 |
660 |
600 |
1414.2 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1574.8 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
790 |
680 |
620 |
2001.8 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
800 |
2437.9 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2734.6 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
940 |
790 |
710 |
80 |
3142.4 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3514.7 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
40227.8 |
||||
