松套傳力接頭的松套部位為何選用梯形橡膠密封圈
了解松套傳力接頭的松套部位為何選用梯形橡膠密封圈？
松套傳力接頭是將泵、閥門與管道連接時使用的設備，是通過螺栓將他們連接起來的，使其形成一個個整體，然后產生一定的位移量，這樣也便于我們的安裝維修，松套傳力接頭的位移量是通過螺栓連接產生整體而形成。松套傳力接頭內部采用橡膠壓縮彈性變形的原理使之在管道工程安裝作業中簡單方便、方便閥門安裝、可承受管線的軸向拉力。
松套傳力接頭金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。因為本體與伸縮管之間有一定間隙，使它具有一定的軸向和徑向位移。在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中最為理想的配套產品。
松套傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
【公稱通經】DN50mm-DN3200mm
【密封材料】NBR
【制造標準】GB12465-2002。
【傳力接頭的材質】主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
各部分的主是材質為：
|
序號No. |
名稱Name |
數量Quantity |
材料Material |
|
1 |
本體 |
1 |
QT450-10,Q235A |
|
2 |
密封圈 |
1 |
NBR |
|
3 |
壓蓋 |
1 |
QT450-10,Q235A |
|
4 |
限位短管 |
1 |
Q235A |
|
5 |
螺栓 |
n |
Q235A,35# |
|
6 |
螺母 |
Tn |
Q235A,20# |
【適用范圍】本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

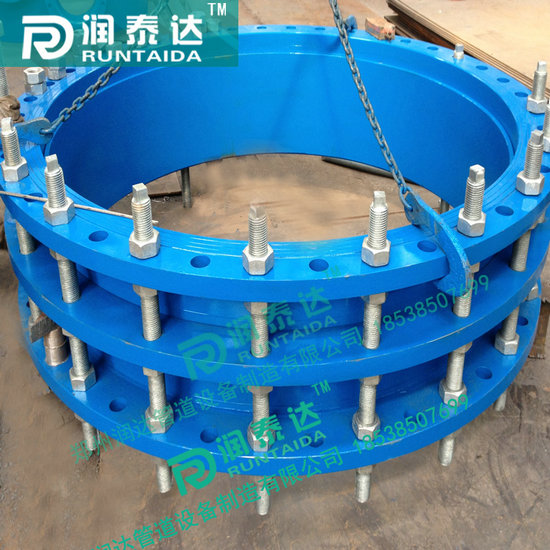

【常用型號】VSSJAFG（CF）型單法蘭松套傳力接頭，VSSJAF（C2F）型雙法蘭松套傳力接頭，VSSJAFC（CC2F）型可拆式雙法蘭松套傳力接頭。
鞏義市潤達管道設備制造有限公司生產的松套傳力接頭采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理，迫使密封圈變形于松套傳力接頭本體伸縮管外壁之間進行靜密封。
