DN800不銹鋼伸縮接頭
- 品牌
- 型號

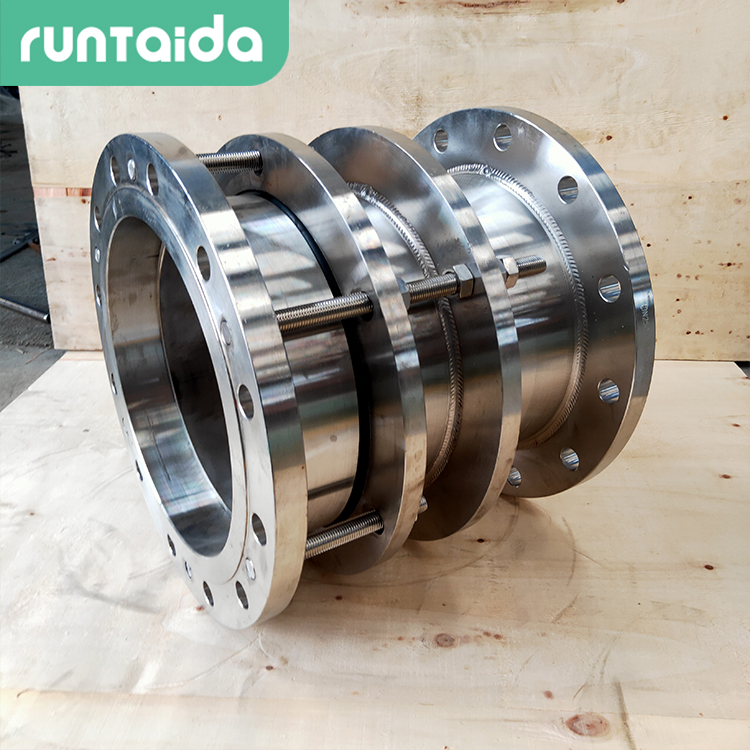

伸縮接頭是泵、閥門，管道等設備與管道連接的新產(chǎn)品，通過螺栓把它們連接起來，使其成為整體，并有一定的位移量，分為AY型壓蓋式伸縮接頭，AF型法蘭式松套伸縮接頭，BF型單法蘭限位伸縮接頭，B2F型雙法蘭限位伸縮接頭，BY型壓蓋松套限位伸縮接頭，CF單法蘭傳力接頭，C2F雙法蘭傳力接頭等。
管道伸縮膨脹量大、承受溫度高、受壓面積力度強。建筑給排水工程中基礎混凝土澆注或者預埋管道，在這些工程管道受建筑物基礎沉降，設備共振，地質(zhì)變化，管道介質(zhì)變化的過程中，管道分布的位置開始受力，變形，扭曲破壞管道，預埋管道甚至破裂給施工單位帶來極大的不便，為了克服這些困難，確保管道的安全運行，使用伸縮器、伸縮接頭：它能在一定的范圍內(nèi)軸向伸縮，克服管道各種角度移位、不同心、伸縮、膨脹。管道在伸縮器中可以自由伸縮。一旦超過最大的伸縮量自身起到限位作用。從而保證管道安全運行！
|
公稱尺寸DN |
管子外徑DW |
外形尺寸 |
伸縮量δ |
法蘭連接尺寸 |
||||||||
|
Dw |
do |
L |
L2 |
L1 |
1.6Mpa |
2.5Mpa |
||||||
|
D |
K |
n-do |
D |
K |
n-d0 |
|||||||
|
65 |
76 |
76 |
340 |
340 |
105 |
±25 |
185 |
145 |
4-￠14 |
185 |
145 |
8-￠18 |
|
80 |
89 |
89 |
200 |
160 |
8-￠18 |
200 |
160 |
|||||
|
100 |
108 |
108 |
220 |
180 |
235 |
190 |
8-￠22 |
|||||
|
114 |
114 |
|||||||||||
|
125 |
133 |
133 |
250 |
210 |
270 |
220 |
8-￠26 |
|||||
|
140 |
140 |
|||||||||||
|
150 |
159 |
159 |
285 |
240 |
8-￠22 |
300 |
250 |
|||||
|
168 |
168 |
|||||||||||
|
200 |
219 |
219 |
340 |
295 |
12-￠22 |
360 |
31O |
12-￠26 |
||||
|
250 |
273 |
273 |
405 |
355 |
12-￠26 |
425 |
370 |
12-￠30 |
||||
|
300 |
325 |
325 |
350 |
370 |
130 |
±32.5 |
460 |
410 |
485 |
430 |
16-￠30 |
|
|
350 |
377 |
377 |
520 |
470 |
16-￠26 |
555 |
490 |
16-￠33 |
||||
|
400 |
426 |
426 |
580 |
525 |
16-￠30 |
620 |
550 |
16-￠36 |
||||
|
450 |
480 |
480 |
640 |
585 |
20-￠30 |
670 |
600 |
20-￠36 |
||||
|
500 |
530 |
530 |
715 |
650 |
20-￠33 |
730 |
660 |
|||||
|
600 |
630 |
630 |
840 |
770 |
20-￠36 |
845 |
770 |
20-￠39 |
||||
|
700 |
720 |
720 |
910 |
840 |
24-￠36 |
960 |
875 |
24-￠42 |
||||
|
800 |
820 |
820 |
590 |
600 |
220 |
±65 |
1025 |
950 |
24-￠39 |
1085 |
990 |
24-￠48 |
|
900 |
920 |
920 |
1125 |
1050 |
28-￠39 |
1185 |
1090 |
28-￠48 |
||||
|
1000 |
1020 |
1020 |
1255 |
1170 |
28-￠42 |
1320 |
121O |
24-￠56 |
||||
|
1200 |
1220 |
1220 |
1485 |
1390 |
32-￠48 |
1530 |
1420 |
32-￠56 |
||||
|
1400 |
1420 |
1424 |
640 |
1685 |
1590 |
36-￠48 |
1755 |
1640 |
36-￠62 |
|||
|
1600 |
1620 |
1624 |
1930 |
1820 |
40-￠56 |
1975 |
1860 |
40-￠62 |
||||
|
1800 |
1820 |
1824 |
2130 |
2020 |
44-￠56 |
2195 |
2070 |
44-￠70 |
||||
|
2000 |
2020 |
2026 |
2345 |
2230 |
48-￠62 |
2425 |
2300 |
48-￠70 |
||||
